BEIER-Electronic AKL-8-WAnschlussklemme für Schaltausgänge AKL-8-W mit steckbaren Widerständen

Anschlussklemme für Schaltausgänge AKL-8-W mit steckbaren Widerständen

Die AKL-8-W Anschlussklemme ermöglicht einen komfortablen Anschluss von LEDs und anderen Verbrauchern an die Schaltausgänge folgender Module:

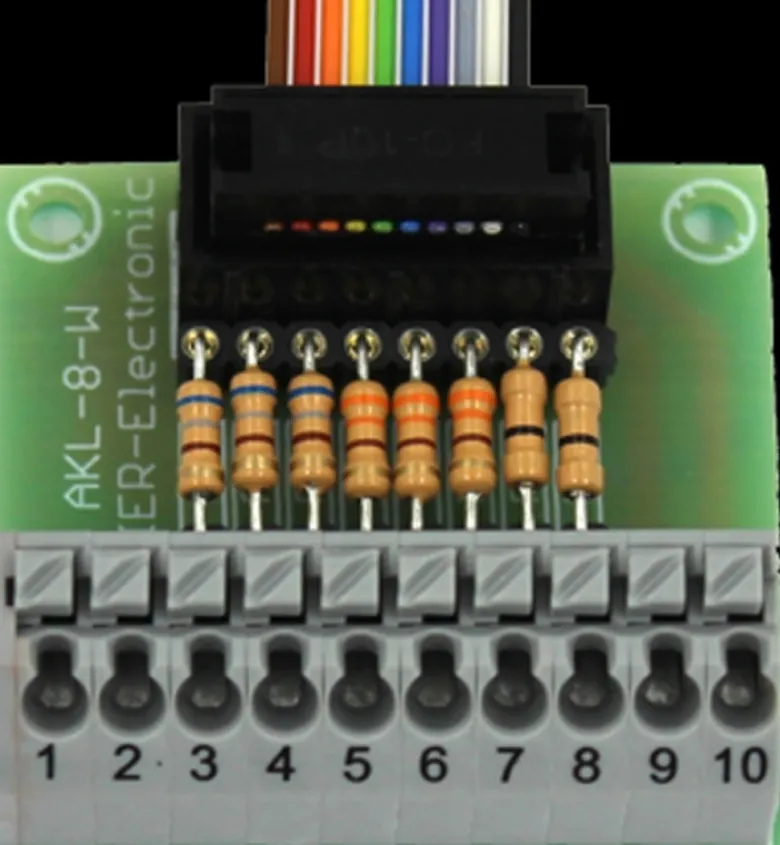

Als Besonderheit befinden sich auf der AKL-8-W Klemme 8 Steckplätze für Vorwiderstände, um den Anschluss von LEDs zu erleichtern.

An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 – 8 bzw. 9 – 16 der SFR-Soundfahrtregler Serie und die Schaltausgänge 1 – 8 der UFR-Fahrtregler Serie direkt auf einer Federkraftklemme zur Verfügung.Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.

Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.

Im Lieferumfang der AKL-8-W befinden sich jeweils 8 Widerstände mit den Werten 0 Ohm (nur 1 schwarzer Ring), 150 Ohm (braun, grün, braun, gold), 330 Ohm (orange, orange, braun, gold) und 680 Ohm (blau, grau, braun, gold).

Technische Daten:

Anschlussklemmen:SFR Soundfahrtregler-Serie:Klemme 1 bis 8: Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung

UFR Fahrtregler-Serie:Klemme 1 bis 8: Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung

Anschlusskabel: 10-pol. Flachbandkabel, 20 cm langAbmessung: 38 x 36 x 17 mmGewicht: 18 g

Lieferumfang:AKL-8-W ModulFlachbandkabel ca. 20 cmje 8 Widerstände 0 Ohm, 150 Ohm, 330 Ohm und 680 OhmBedienungsanleitung (Deutsch)
