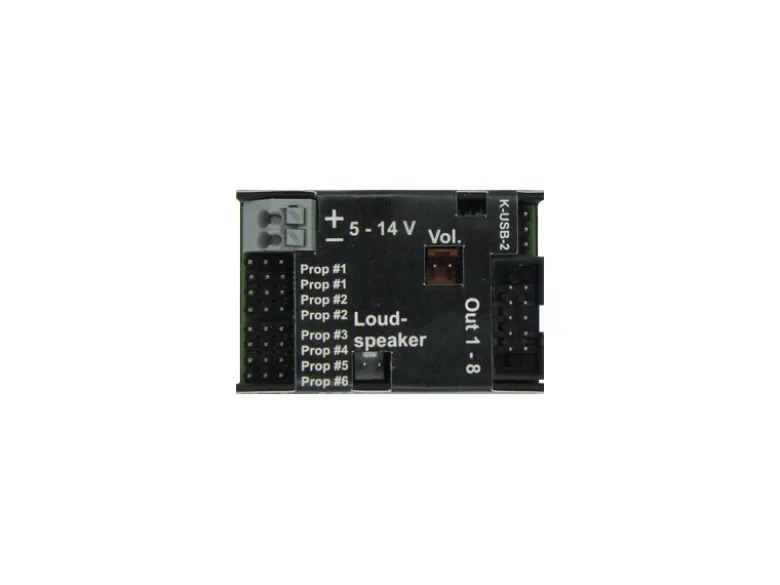

BEIER-Electronic MSM-1Mini-Soundmodul MSM-1

Das MSM-1 ist ein vollständig vorkonfiguriertes Sound- und Lichtmodul für RC-Modelle und somit ein „einfaches“ Plug&Play Soundmodul, das sehr gut für Einsteiger geeignet ist.

Es sind 14 verschiedene Modelltypen mit allen Sound- und Lichteinstellungen fest im Speicher hinterlegt. Zur Auswahl gibt es:

3 Trucks

2 Autos

1 Einsatzfahrzeug

1 Traktor

2 Baufahrzeuge

2 Panzer

3 Schiffe

Das gewünschte Modell kann einfach über einen Standard RC-Sender ausgewählt werden. Es wird keine Software und kein Computer und keine sonstige Programmier-Hardware zur Auswahl des Modells benötigt.

Das MSM-1 verfügt über 6 Proportional-Eingänge, die 6 Kanäle eines RC-Empfängers auswerten können. Der 1. Kanal ist immer der Gaskanal, der 2. Kanal ist bei den meisten Modellen die Lenkung. Über die restlichen 4 Kanäle können Zusatzsounds und Lichter gesteuert werden. Die Sound- und Lichtfunktionen unterscheiden sich je nach Modelltyp.

Zur Realisierung verschiedener Beleuchtungseffekte verfügt das MSM-1 über 8 Schalt-Ausgänge, an die beispielsweise LEDs, Lampen und Relais angeschlossen werden können. Lichtfunktionen, wie Abblendlicht, Rückfahrlicht, Bremslicht, Blinker, Warnblinker, usw. lassen sich so einfach und passend zu Sound und Bewegung steuern.

Jedes der 14 vorkonfigurierten Modelle verfügt über einen eigenen Fahrsound (Motorsound) und zum Modelltyp passende Zusatzsounds, die über den RC-Sender ausgelöst werden können.

Achtung: Die Sounds und Einstellungen der 14 Modelle können beim MSM-1 nicht geändert werden!

Das MSM-1 ist ein „einfaches“ Plug & Play Soundmodul und somit sehr gut für Einsteiger geeignet. Sollen Sounds oder andere Einstellungen selber geändert bzw. angepasst werden können, empfehlen wir das individuell einstellbare Soundmodul USM-RC-3.

Technische DatenVersorgungsspannung (Ub): 5 – 14 V GleichspannungStromaufnahme: Ruhestrom: ca. 60 mABetrieb: abhängig von Lautstärke und LastProportional-Eingänge: 6 Stück PWM (1,000 – 2,000 ms)Schalt-Ausgänge: 8 Stückminusschaltend – open Collector:max. 1,5 A pro Ausgang,Summenstrom aller Ausgänge darf 3,0 A nicht überschreitenNF-Verstärker: 20 WEmpfohlene Lautsprecher: 4 – 8 OhmLautstärkeeinstellung: Durch externes Poti (100 kOhm) und / oder FernsteuerungSpeicher für die Sounddaten: Interner Flash 64 MBSoundausgabe: 16 Bit, Mono, 22 kHzWeitere Schnittstellen: Schnittstelle für Datenkabel K-USB-2 (momentan noch ohne Funktion!) oder IR-Sendediode für Lichtmodule LM-IR-8-1 und LM-IR-16-4Schutzfunktionen: Stromüberwachung der SchaltausgängeZulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchte: Max. 85 %Abmessung: 51 x 33 x 17 mmGewicht: 18 g

Verfügbare Sounds:

Fahrsounds (Anlassgeräusch, Abstellgeräusch, Anfahrgeräusch, Anhaltgeräusch, Standgeräusch, Bremsgeräusch, Rückfahrwarner, Kurvenquietschen, Blinkergeräusch)

Verschiedene Zusatzsounds je nach Modell (Hupe, Druckluftfanfahre, Schiffshorn, Echolot, Turmdrehen, MG, Kanonenschuss, Funkspruch, Tiergeräusche, Hydraulikgeräusch, Martinshorn, Durchsagen)

Lieferumfang:

Mini-Soundmodul MSM-1

Bedienungsanleitung (Deutsch und Englisch)

6 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger

1 Stück Anschlusskabel (25 cm) für Lautsprecher

1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge

Sicherungshalter mit 4 A Sicherung

Empfohlenes Zubehör:

Lautsprecher: LS-4R-10W-50, LS-4R-25W-90, LS-8R-8W-37, LS-8R-8W-50 oder LS-8R-15W-67

Anschlussklemme AKL-8 oder AKL-8-W für einen einfachen Anschluss der Beleuchtung / LEDs

Akku Y-Kabel für einen parallelen Anschluss von Soundmoduls und Fahrtregler an den Akku
