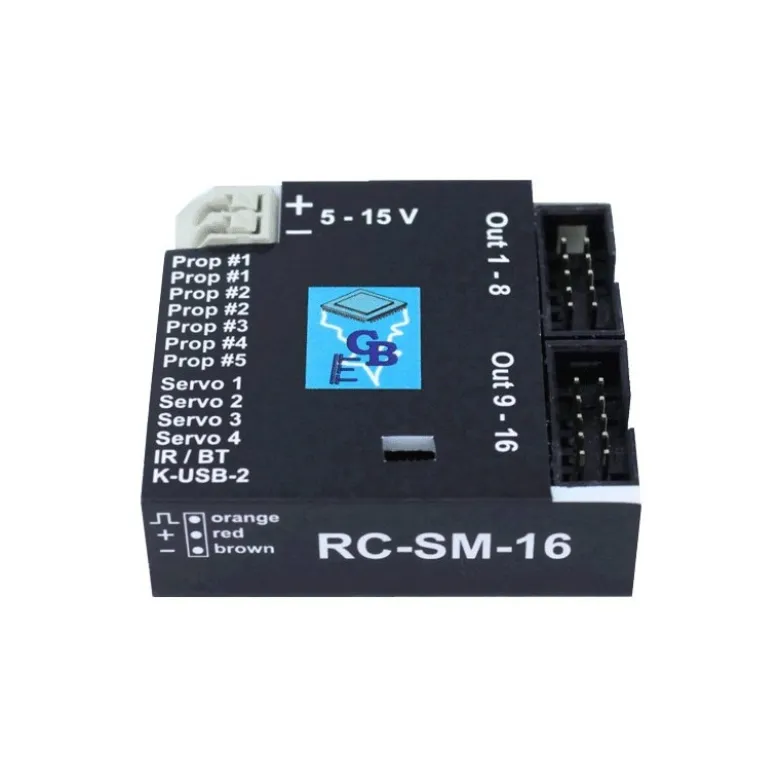

BEIER-Electronic RC-SM-16Schaltmodul RC-SM-16

Das RC-SM-16 auf einen Blick – Programmierbares Universal-Schaltmodul:

Steuerbar über:

5 bzw. 8 Proportionalkanäle

Nautic / Multiswitch / Multikanal / EMS

Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads)

Summensignale S-BUS, i-BUS und SUMD/SUMD3

Digitalschalter bei SUMD3

EKMFA-Modus

Bluetooth-Controller BTC-1 für Android Smartphone App „SFR-1 Controller“

Schalt-Ausgänge:

16 Ausgänge für den Anschluss von LEDs, Lampen, Relais, etc.

Viele verschiedene Ausgangstypen: z.B. statisch ein/aus, blinkend, Impuls, Licht, Blinker, Bremslicht, Rückfahrlicht, Kurvenlicht, Schiffslichter, usw.

Anschluss für ein IR- oder BT-Lichtmodul zur Weiterleitung der Licht- und Servosignale an Auflieger und Anhänger

Servo-Ausgänge:

4 Servo-Ausgänge für den Anschluss von Servos oder Fahrtreglern

Positionierung der Servos auf bis zu 5 einstellbare Positionen

2 der Servo-Ausgänge über programmierbare Servo-Sequenzen steuerbar

direkte Steuerung über Prop.-Kanal (auch über Summensignal)

Das RC-SM-16 ist ein individuell programmierbares Schaltmodul für den RC-Modellbau. Das Schaltmodul verfügt über 16 Schaltausgänge und 4 Servoausgänge.

An den 16 Schaltausgängen können beispielsweise LEDs, Lampen und Relais angeschlossen werden. Über die 4 Servoausgänge können Servos oder auch Fahrtregler gesteuert werden.

Gesteuert werden die Schalt- und Servoausgänge über bis zu 5 Proportional-Eingänge, die mit einem Standard RC-Empfänger verbunden werden. Die Summensignale S-BUS, i-BUS und SUMD/SUMD3 werden auch unterstützt. Hiermit stehen dann sogar 8 Proportionalkanäle zur Verfügung.

An der Fernsteuerung können zur Steuerung der Ausgänge und Servos folgende Bedienelemente verwendet werden:

Knüppel, Drehregler, Schieberegler, Schalter

Nautic-/Multiswitchmodule (Graupner, Robbe, BEIER NMS und EMS)

Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads)

Digitalschalter beim Summensignal SUMD3

Es ist außerdem möglich das Schaltmodul per Bluetooth über die Android Smartphone App „SFR-1 Controller“ zu steuern.

Die 16 Schaltausgänge lassen sich getrennt ein- und ausschalten. Das RC-SM-16 kann auch Gas- und Lenksignale auswerten um Bremslicht, Rückfahrlicht und Blinker passend zur Fahrsituation des Modells zu schalten.

Zur kabellosen Weiterleitung der Signale an einen Auflieger und Anhänger kann eine IR-Sendediode für die Lichtmodule SM-IR-16-2, LM-IR-8-1 und LM-IR-16-4 oder ein Bluetooth-Sender für das Lichtmodul LM-BT-16-4 angeschlossen werden.

Für die Konfiguration des Schaltmoduls wird die kostenlose Windows-Software „RC-SM-16 Teacher“ benötigt.

Übertragen werden die Einstellungen mit dem Datenkabel K-USB-2 (nicht im Lieferumfang!).

Technische Daten:

Versorgungsspannung (Ub): 5 – 15 V GleichspannungStromaufnahme: Ruhestrom: ca. 30 mA / Betrieb: abhängig von der geschalteten Last

Proportional-Eingänge: 5 Stück PWM (1,000 – 2,000 ms)Unterstützte Protokolle:

PWM (1,000 – 2,000 ms)

Summensignal S-BUS (max. 8 Kanäle)

Summensignal i-BUS (max. 8 Kanäle)

Summensignal SUMD / SUMD3 (max. 8 Kanäle)

Servo-Ausgänge:

4 Stück (1,000 – 2,000 ms)

Schalt-Ausgänge:

16 Stück

minusschaltend – open Collector:

max. 1,5 A pro Ausgang,

Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten

Funktionen schaltbar über:

Proportionalkanäle

Nautic / Multiswitch / Multikanal / EMS

Kraftwerk Steuerpad (sowie dazu kompatible Scripts für Touchpads)

Digitalschalter (bei SUMD3)

Bluetooth-Controller BTC-1 für Smartphone App

Weitere Schnittstellen:

Programmierschnittstelle für Datenkabel K-USB-2

Anschluss für IR-Diode der Lichtmodule SM-IR-16-2 / LM-IR-8-1 / LM-IR-16-4 oder Bluetooth-Sendemodul LM-BT-S für das LM-BT-16-4

Schutzfunktionen:

Stromüberwachung der Schaltausgänge

Akku-Unterspannungsüberwachung

Failsafe für Proportionaleingänge

Zulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchte: Max. 85 %Abmessung: 51 x 48 x 18 mmGewicht: 30 g

Lieferumfang

Schaltmodul RC-SM-16

Bedienungsanleitung (Deutsch und Englisch)

2 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger

1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge

Sicherungshalter mit 4 A Sicherung

Empfohlenes Zubehör:

Datenkabel K-USB-2

Weitere Servo-Patchkabel (2 Stück schon im Lieferumfang enthalten)

Flachbandkabel 10-pol. (1 Stück schon im Lieferumfang enthalten)

Anschlussklemmen AKL-8, AKL-8-W oder AKL-8-K für einen einfachen Anschluss der Beleuchtung / LEDs

Akku Y-Kabel für einen parallelen Anschluss von Schaltmodul und Fahrtregler an den Akku
