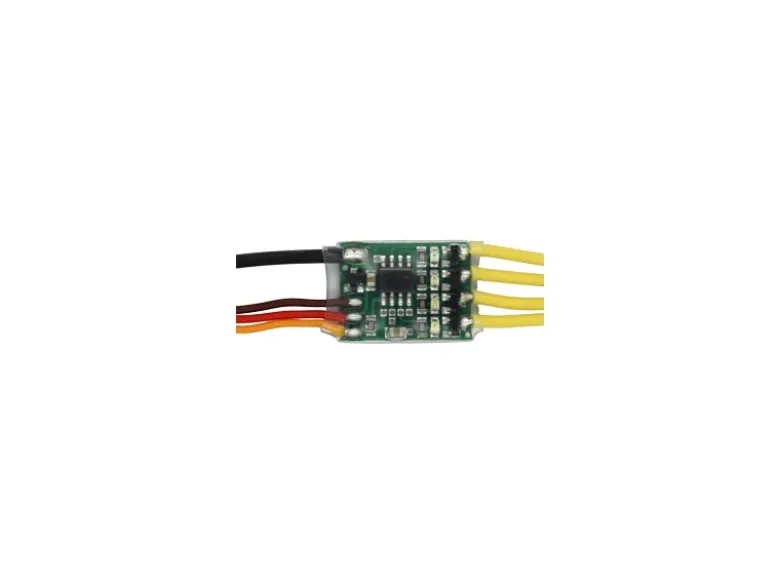

BEIER-Electronic RC-SM-4RC-SM-4 Schaltmodul

Mit dem Schaltmodul RC-SM-4 können Lichter und andere Verbraucher (z.B. Motoren, Pumpen, Relais) direkt über einen Kanal einer RC-Fernsteuerung geschaltet werden.

An dem Schaltmodul stehen dafür 4 Ausgänge zur Verfügung, die mit einem Strom von bis zu 4 A belastbar sind. Der Summenstrom aller Ausgänge darf allerdings 10 A nicht überschreiten.

Die Zustände der 4 Ausgänge werden durch farbige LEDs angezeigt. Es ist somit leicht ersichtlich, welche der 4 Ausgänge eingeschaltet sind.

Das RC-SM-4 verfügt über 15 verschiedene Schaltmodi, die per Setup ausgewählt werden können:

Modus – Funktion1 – 4-fach Memory kurz / lang2 – 2-fach Memory kurz / 2-fach tastend lang3 – 4-fach Memory über die Bereiche A, B, C, D4 – 4-fach tastend über die Bereiche A, B, C, D5 – 4-fach Memory über Zählmodus (EKMFA – A)6 – 4-fach Memory über Zählmodus (EKMFA – D)7 – Impuls bei Bewegung8 – 4-fach Lichtschalter einzeln (Stufenschalter)9 – 4-fach Lichtschalter kombiniert10 – Blinker (Lenkung), Warnblinker, Licht 1+211 – Blinker (Memory), Warnblinker, Licht 1+212 – Blinker (automatische Abschaltung), Warnblinker, Licht 1+213 – Blinker (Memory), Licht 1, Licht 214 – Bremslicht, Licht, Rückfahrlicht15 – Blitzer, Lauflicht

Bei Auslieferung des RC-SM-4 ist Modus 1 vorab eingestellt.Für die Modi Nr. 3, 4, 7, 10 und 14 wird am Sender ein proportionaler Geber (Steuerknüppel, Schieberegler, Drehregler) benötigt, da das RC-SM-4 hier proportionale (stufenlose) Signale auswerten muss.Bei allen anderen Modi reicht ein 3-Positions-Schalter am Sender zur Steuerung der Ausgänge. Wobei aber auch hier proportionale Geber verwendet werden können.

Technische DatenVersorgungspannung: 4,0 – 8,0 V (über RC-Empfänger)Stromaufnahme: ca. 10 – 25 mASchaltausgänge: 4 Stück minusschaltendSchaltspannung: max. 20 V DCSchaltstrom: max. 4 A pro AusgangSummenstrom aller Ausgänge: max. 10 ASchaltmodi: 15 verschiedene Schaltmodi, frei wählbarNullpunkt des RC-Signals: fest bei 1,500 msAbmessungen: 23 x 15 x 4 mmKabellänge: ca. 30 cmGewicht: 12 g
