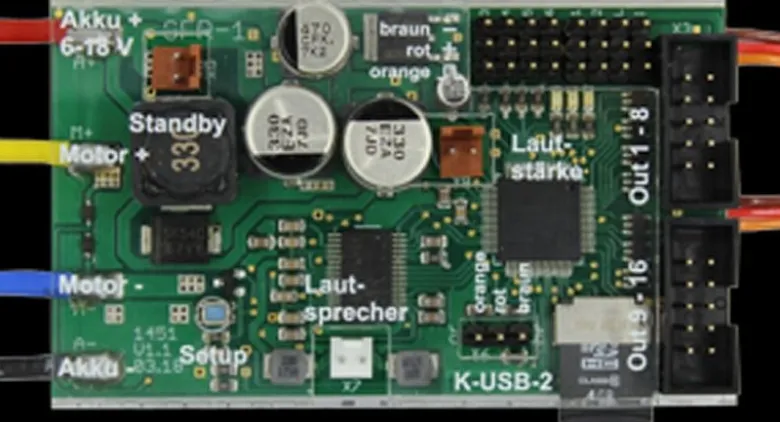

BEIER-Electronic SFR-1Soundfahrtregler SFR-1 mit DVD

Soundfahrtregler SFR-1 mit DVD

Der SFR-1 ist ein individuell programmierbares Multifunktionsmodul, das die Funktionen des Soundmoduls USM-RC-2 und des Fahrtreglers UFR-1230 in einem Modul zusammenfasst. Der Soundfahrtregler verfügt über eine umfangreiche Lichtsteuerung, drei Servoausgänge und eine Anbindung für das IR-Lichtmodul SM-IR-16-2 zur kabellosen Übertragung der Lichtsignale an einen Anhänger oder Auflieger.

Durch die umfangreichen Einstellmöglichkeiten mit der Software SFR-1 Sound-Teacher ist der Soundfahrtregler für alle Modellarten mit handelsüblicher Fernsteuerung geeignet. Über 140 voreingestellte Projekte für Trucks, Autos, Schiffe und Baufahrzeuge ermöglichen einen einfachen und schnellen Start.

Soundfunktionen:Für einen originalgetreuen Klang des Modells können Sounds für folgende Bereiche ausgewählt werden:Fahr- und Motorsounds für einen Motor (geschwindigkeitsabhängig)Zusatzsounds (z. B. Hupen, Hydraulikgeräusche etc.)Zufallssounds (z. B. Druckluftgeräusche, Tier- und Umgebungsgeräusche etc.)

Fahrfunktionen:Mit dem SFR-1 können Bürsten- und Glockenankermotoren (Gleichspannung) realitätsnah und feinfühlig gesteuert werden. Durch die vielfältigen Einstellmöglichkeiten kann der Fahrtregler einfach und individuell an die unterschiedlichsten Modellanforderungen und Fahreigenschaften angepasst werden.

Zu den einstellbaren Fahrtregler-Eigenschaften zählen:TempomatfunktionenBremsfunktionen (inkl. Hand- und Notbremse)LastregelungMasseträgheitLenkträgheit inkl. Begrenzung des LenkungswinkelsEinstellbare Gaskurve zur Anpassung des Fahrverhaltens

Lichtfunktionen:Zur Realisierung verschiedener Beleuchtungseffekte verfügt der SFR-1 über 16 Schalt-Ausgänge, an die beispielsweise LEDs, Lampen und Relais angeschlossen werden können. Lichtfunktionen, wie Abblendlicht, Rückfahrlicht, Bremslicht, Blinker, Warnblinker, Flackerlichter usw. lassen sich so einfach realisieren und steuern. Alle Lichtfunktionen können dabei passen zum Sound und zur Bewegung automatisch aktiviert bzw. deaktiviert werden.

Soundfahrtregler hat einen extra Ausgang zum Anschluss der IR-Sendediode für das Lichtmodul SM-IR-16-2.

Alle Licht- und Zusatzfunktionen des Fahrtreglers können über Nautic- und Multiswitchmodule gesteuert werden.

Servosteuerung:Mit zwei zusätzlichen Servoausgängen lassen sich Bewegungen, wie z.B. von Scheibenwischern, auf den abgespielten Sound abstimmen.

Features:

Soundmodul, Fahrtregler und Lichtsteuerung in einer Einheit

Viel leichterer Anschluss und einfachere Programmierung als bei getrenntem Soundmodul und Fahrtregler

Für alle Modellarten mit einem Antriebsmotor und handelsüblichem Sender geeignet

Vielseitig und individuell anwendbar durch umfangreiche Einstellmöglichkeiten

Geeignet für Bürsten- und Glockenankermotoren (Gleichspannung)

Versorgungsspannung: 6 – 18 V

Max. Motorstrom: 30 A

Leistungsstarkes BEC mit 5,6 V, 3 A

Inklusive 700 Sounddateien für geschwindigkeitsabhängige

Motor-, Zusatz- und Zufallssounds

Verwendung eigener Aufnahmen, Sounddateien und Lieder möglich

Optimaler Soundklang durch integrierter, leistungsfähiger Verstärker

16 Ausgänge für den Anschluss von LEDs, Lampen, Rauchgeneratoren, Relais, etc.

Frei einstellbare Lichtfunktionen und Lichtsequenzen zur Steuerung verschiedener Beleuchtungseffekte

6 Proportional-Eingänge zur Steuerung von Sound-, Fahrtregler-, Licht- und Servo-Funktionen

Auswertung von bis zu 16 Kanälen über die Summensignale S-Bus/SUMD

1 Ausgang für Lenkservo

2 programmierbare Servoausgänge zur Steuerung zusätzlicher Bewegungen

Einstellbare Fahreigenschaften: Lastregelung, Tempomatfunktion, Masse- und Lenkträgheit und verschiedene (Hand-) Bremsfunktionen

Technische Daten:Versorgungsspannung (Ub): 6 – 18 V GleichspannungStromaufnahme: Ruhestrom in Standby: ca. 1 mARuhestrom in Normalbetrieb: ca. 80 mAMotorstrom: max. 30 A Dauerstrom, 60 A kurzzeitig (1 Minute)BEC-Spannung: 5,6 VBEC-Strom: max. 3 A Dauerstrom, 5 A kurzzeitig (10 Sekunden)Proportional-Eingänge: 6 Stück (1,000 – 2,000 ms)Unterstützte Protokolle: PPM / PCM (1,000 – 2,000 ms) / Summensignal S-Bus (max. 16 Kanäle) / Summensignal SUMD (max. 16 Kanäle) / Nautic / Multiswitch / Multikanal / EMS

Servo-Ausgänge: 3 Stück (1,000 – 2,000 ms)Servoausgang für LenkservoServoausgang 1Servoausgang 2

Schalt-Ausgänge: 16 Stück (npn – offener Collector), max. 1,5 A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0 A nicht überschreitenNF-Verstärker: 20 WEmpfohlene Lautsprecher: 4 – 8 OhmLautstärkeeinstellung: Durch externes Poti (100 kOhm)Speicher für die Sounddaten: Micro-SD-Karte (1 bis 32 GB)Maximale Länge der Sounds: ca. 180 Minuten pro 1 GBUnterstütze Sounddateien: WAV-Format, 8/16 Bit, Mono/Stereo, 22/44 kHz

Soundausgabe: 16 Bit, Mono, 44 kHzAnzahl der möglichen Sounds:5 Fahrstufen/Gänge (intern noch in bis zu 255 Stufen beschleunigt)8 Übergangssounds zwischen den Fahrstufen, bzw. Schaltsounds zwischen den GängenAnlassgeräusch, Abstellgeräusch, Anfahrgeräusch, Anhaltgeräusch, Standgeräusch, Bremsgeräusch, Rückfahrgeräusch, Kurvenquietschen, Blinkergeräusch30 Zusatzsounds (z.B. über Prop.-Kanäle)8 Zufallssounds (Zufallsgenerator)30 Titel für WAV-Player

Zufallsgenerator für Zufallsounds: Zeiten zwischen 1 und 999 s einstellbarWeitere Schnittstellen: Programmierschnittstelle für Datenkabel K-USB-2Anschluss für IR-Diode des Lichtmoduls SM-IR-16-2

Schutzfunktionen: Kurzschlussschutz MotorendstufeKurzschlussschutz SchaltausgängeKurzschlussschutz BECTemperaturüberwachungAkku-UnterspannungsüberwachungAnlaufschutz beim EinschaltenFailsafe für Proportionaleingänge

Anschlusskabel: Akkuanschluss: 2 x 1,5 mm², Länge ca. 25 cm (mit Deans T-Stecker)Motoranschluss 2 x 1,5 mm², Länge ca. 25 cmServokabel für Anschluss an Empfänger: 3 x 0,14 mm², Länge ca. 30 cm

Zulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchte: Max. 85 %Abmessung: 80 x 47 x 23 mmGewicht: 86 g

Lieferumfang:Soundfahrtregler SFR-12x Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger1x Anschlusskabel für Lautsprecher (25 cm)1x Kabel für Standby-Schalter oder Lautstärkepoti (25 cm)1x Flachbandkabel (40 cm) zum Anschluss der SchaltausgängeMicro-SD-Karte (4 GB) + AdapterDVD-ROM mit Software (Sound-Teacher) und SoundsBedienungsanleitung (Deutsch)
