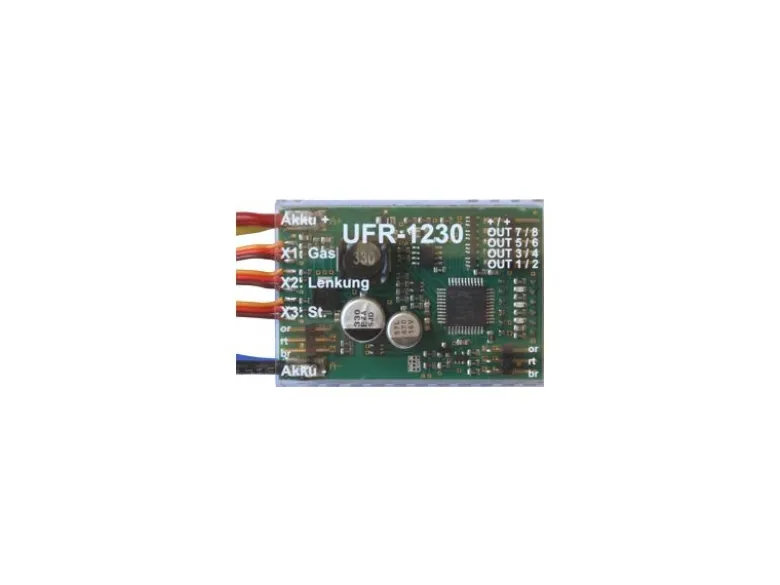

BEIER-Electronic UFR-1230Fahrtregler UFR-1230

Der UFR-1230 auf einen Blick:

Fahrtregler für Gleichspannungs-BürstenmotorenSpeziell für Fahrzeuge / TrucksVersorgungsspannung: 6 – 18 VMax. Motorstrom: 30 ALeistungsstarkes BEC mit 5,2 V, 3 A8 Schalt-Ausgänge für die BeleuchtungOptionale Lastregelung, Tempomat, BremsfunktionenWeitere Optionen über die Windows-Software „Drive-Teacher“ einstellbar

BeschreibungDer Fahrtregler UFR-1230 wurde speziell für RC-Modellfahrzeuge entwickelt, um Gleichspannungs-Bürstenmotoren feinfühlig zu steuern.

Die realitätsnahe und dynamische Steuerung des Fahrtreglers garantiert höchsten Fahr- und Rangierspaß mit umfangreichen Zusatzoptionen.

Durch die vielfältigen (optionalen) Einstellmöglichkeiten kann der Fahrtregler einfach und individuell an die unterschiedlichsten Modellanforderungen und Fahreigenschaften angepasst werden. Alle Einstellungen erfolgen dabei schnell und unkompliziert über DIP-Schalter oder mit Hilfe der Software „Drive-Teacher“.

An 8 Licht-Ausgängen kann die Beleuchtung des Modells direkt an den Fahrtregler angeschlossen werden. Der Fahrtregler hat einen extra Ausgang zum Anschluss der IR-Sendediode für das Lichtmodul SM-IR-16-2.

Alle Licht- und Zusatzfunktionen des Fahrtreglers können über Nautic- und Multiswitchmodule gesteuert werden.

Der Fahrtregler verfügt über folgende Merkmale:

Versorgungsspannung: 6 – 18 VMax. Motorstrom 30 A (kurzzeitig 60 A)PWM Taktfrequenz 20 oder 40 kHz8 Schalt-Ausgänge für die Beleuchtung (z.B. Bremslicht, Rückfahrlicht, Standlicht, Abblendlicht, Blinker, Kurvenlichter)Leistungsstarkes BEC mit 5,2 V, 3 A Dauerstrom (kurzschlussfest)3 Proportionaleingänge (Gaskanal, Lenkung, Steuerkanal)2 Proportionalausgänge (Ausgang für Soundmodul, Lenkservo)Zusatzfunktionen über Nautic- und Multiswitchmodule steuerbarFailsafe bei Empfangsstörungen (Motorstopp)Anlaufschutz beim EinschaltenAusgang für IR-Diode für das Lichtmodul SM-IR-16-2 im Anhänger/AufliegerAkku-SpannungsüberwachungTemperaturüberwachungKurzschlussschutz Motorendstufe

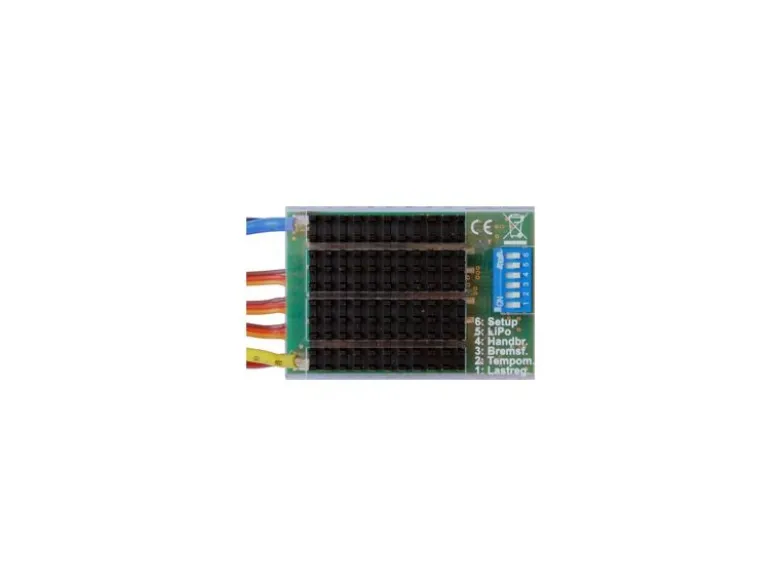

Optionen über DIP-Schalter wählbar:

Lastregelung ein / ausTempomat ein / ausBremsfunktion ein / ausHandbremsfunktion ein / ausWahl des Akku-Types: LiPo / sonstiger TypAnlernfunktion (Setup) für Gaskanal ein/aus

Zusätzliche Funktionen sind über das Datenkabel K-USB-2 (optional erhältlich) und der Windows-Software „Drive-Teacher“ einstellbar:

FirmwareupdateDiagnoseKanalinvertierungAbschaltung der UnterspannungsüberwachungReduzierung der Rückfahrgeschwindigkeit auf 50 %Wahl der PWM-Taktfrequenz 20 oder 40 kHz (für Glockenankermotoren)Einstellung der LastregelungAktivierung / Einstellung der MasseträgheitAktivierung / Einstellung der LenkträgheitEinstellung der HandbremsenhärteEinstellung der GaskurveKonfiguration der Schalt-Ausgänge (Ausgangstypen, Helligkeiten, Xenon-Effekte, usw.)Konfiguration des Lichtschalters (schaltbar über Steuerkanal)Konfiguration des SteuerkanalsKonfiguration von Nautic / Multiswitch ModulenKonfiguration der Servoausgänge des Lichtmoduls SM-IR-16-2

Der Fahrtregler wird mit einer Standardkonfiguration (siehe Screenshots in der Bedienungsanleitung) ausgeliefert und ist betriebsbereit. Das Datenkabel wird also nur benötigt, wenn eine der oben genannten Optionen eingestellt oder verändert werden soll. Die Windows-Software „Drive-Teacher“ kann kostenlos hier heruntergeladen werden: Download (2 MB)

Weitere Informationen finden Sie in der Bedienungsanleitung (PDF).Technische DatenVersorgungsspannung (Ub): 6 – 18 V GleichspannungStromaufnahme: Ruhestrom: ca. 40 mAMotorstrom: max. 30 A Dauerstrom, 60 A kurzzeitig (1 Minute)BEC-Spannung: 5,2 VBEC-Strom: max. 3 A Dauerstrom, 5 A kurzzeitig (10 Sekunden)Proportional-Eingänge: 3 Stück (1,000 – 2,000 ms)

GaskanalLenkkanalSteuerkanal

Proportional-Ausgänge: 2 Stück (1,000 – 2,000 ms)

Ausgang für SoundmodulServoausgang für Lenkservo

Schalt-Ausgänge: 8 Stück (npn – offener Collector), max. 1,5 A pro Ausgang, der Summenstrom aller Ausgänge darf 3,0 A nicht überschreitenSchutzfunktionen:

Kurzschlussschutz MotorendstufeKurzschlussschutz SchaltausgängeKurzschlussschutz BECTemperaturüberwachungAkku-UnterspannungsüberwachungAnlaufschutz beim EinschaltenFailsafe für Proportionaleingänge

Weitere Schnittstellen:

Programmierschnittstelle für DatenkabelAnschluss für IR-Diode des Lichtmoduls SM-IR-16-2

Anschlusskabel:

Akkuanschluss: 2 x 2,5 mm², Länge ca. 15 cm (mit Tamiya Buchse)Motoranschluss 2 x 2,5 mm², Länge ca. 15 cmServokabel für Anschluss an Empfänger: 3 x 0,14 mm², Länge ca. 30 cm

Zulässige Umgebungstemperatur: 0 – 60° CZulässige relative Luftfeuchte: Max. 85 %Abmessung: 65 x 45 x 23 mmGewicht: 75 g
