MDTech 9345-MU2Stauboxenset für Carson 2-Achs Muldenkipper Sattelauflieger

Stauboxenset

Dieser Teilesatz ist für ein Stauboxenset für Carson 2-Achs Muldenkipper Sattelauflieger (Art.-Nr. 500907312) M1:14 konzipiert.

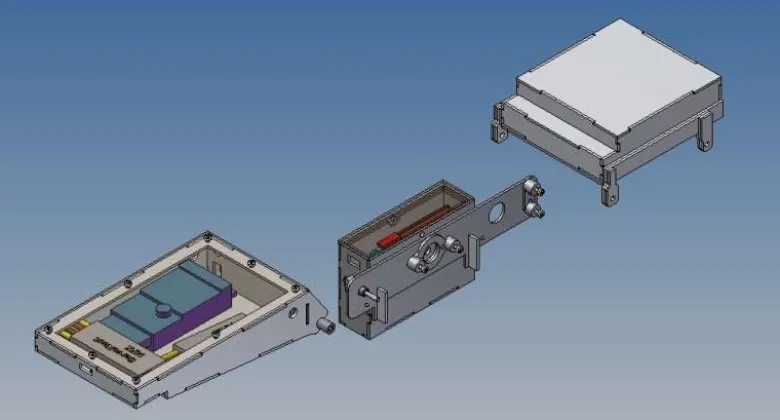

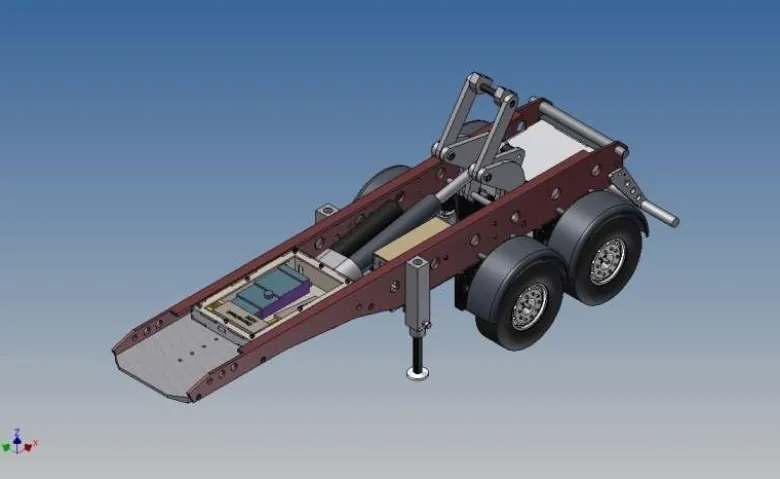

Hierbei handelt es sich um eine Aufbewahrungsbox für einen Akku (auf Höhe der Kippspindel),eine Technikbox (zwischen Königsbolzenaufnahme und Kippspindelmotor) und eine Aufbewahrungsbox im Bereich der hinteren Achse.

Die Akkubox wird über den mitgelieferten Halter am Carsonrahmen verschraubt.In Fahrt- oder Gegenfahrtrichtung verfügt die Box einen Kabeldurchbruch für einen BEC- Akkustecker.Mithilfe von zwei Magneten wird die Akkubox, von oben, verschlossen.Der mitgelieferten Halter besitzt eine Aufnahme für einen Kippschalter.Innenmaße der Akkubox: länge 75mm x breite 20mm x tiefe 48mm

Die vorder Technikbox wird zum einen an der Kippspindelachse eingehängt und zum anderen, mit einer M3 Schraube, an der Alu-Platte des Königsbolzens fixiert.Durch die Aussparung in der Frontwand lässt sich ein standart Servostecker, ggf. für eine IR-Empfangsdiode, durchführen.Im hinteren Bereich sind schon runde- bzw. eckige Öffnungen. Diese sind nur angedeutet und müssen nach eigenem Ermessen bzw. Nutzen freigemacht werden.Zum Verschließen der Technikbox wird von oben eine Deckplatte verschraubt.

Die hintere Staubox wird an die Achsaufhängung, der letzten Achse, angeschraubt. Hierfür die zwei äußersten Muttern entfernen und mit den übriggebliebenen Schrauben befestigen.Die Staubox hat selber keine vordefinierten Kabelöffnungen.Ein IR-Lichtmodul (SM-IR-16-2) von der Firma Beier-Electonic wurde Testweise als Beispiel für zukünftige Technik platziert.

Lieferumfang:1x Bausatz Stauboxenset

Hinweis:Alle abgebildete Elektronikkomponenten sind nicht im Lieferumfang enthalten und dienen nur zur Einordnung der vorhandenen Platzverhältnisse.
